В статье рассматривается программатор Extra-PIC, данные о котором получены из открытых источников (DOC Rev.1.03.00). Программатор рабочий, если все собрать как указано ниже то все работает при первом включении. Лично я взял эту схему с сайта Тимофея Носова

Список поддерживаемых микросхем, при использовании с программой IC-PROG v1.05D:
PIC-контроллеры фирмы Microchip: PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12CE518, PIC12CE519, PIC12C671, PIC12C672, PIC12CE673, PIC12CE674, PIC12F629, PIC12F675, PIC16C433, PIC16C61, PIC16C62A, PIC16C62B, PIC16C63, PIC16C63A, PIC16C64A, PIC16C65A, PIC16C65B, PIC16C66, PIC16C67, PIC16C71, PIC16C72, PIC16C72A, PIC16C73A, PIC16C73B, PIC16C74A, PIC16C74B, PIC16C76, PIC16C77, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16C84, PIC16F83, PIC16F84, PIC16F84A, PIC16F88, PIC16C505, PIC16C620, PIC16C620A, PIC16C621, PIC16C621A, PIC16C622, PIC16C622A, PIC16CE623, PIC16CE624, PIC16CE625, PIC16F627, PIC16F628, PIC16F628A, PIC16F630, PIC16F648A, PIC16F676, PIC16C710, PIC16C711, PIC16C712, PIC16C715, PIC16C716, PIC16C717, PIC16C745, PIC16C765, PIC16C770, PIC16C771, PIC16C773, PIC16C774, PIC16C781, PIC16C782, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A, PIC16C923, PIC16C924, PIC18F242, PIC18F248, PIC18F252, PIC18F258, PIC18F442, PIC18F448, PIC18F452, PIC18F458, PIC18F1220, PIC18F1320, PIC18F2320, PIC18F4320, PIC18F4539, PIC18F6620, PIC18F6720, PIC18F8620, PIC18F8720

Примечание: микроконтроллеры, помеченные звездочкой () подключаются к программатору только через разъем ICSP.

Последовательная память EEPROM I2C (IIC): X24C01, 24C01A, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, AT24C128, M24C128, AT24C256, M24C256, AT24C512.

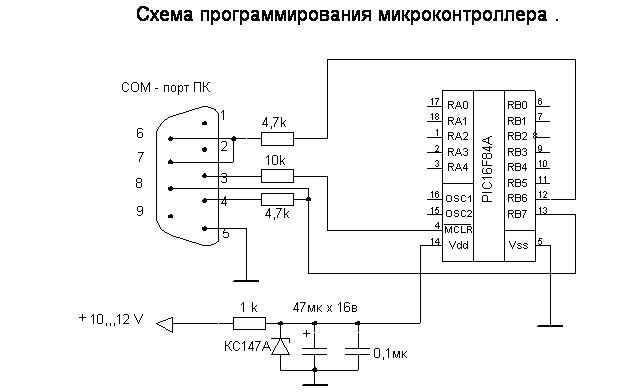

Схема программатора.
На стороне программатора используется разъем DB9 типа "гнездо" («мама», «дырки»).
Очень часто ошибаются и ставят "вилку" («папу», "штырьки"), т.е. такое же как и на стороне ПК!

EXTRA-PIC программатор PIC микроконтроллеров.

Расположение выводов ICSP у PIC-контроллеров.

Внимание! Материал только для общей справки. Обязательно убедитесь, что указанное расположение выводов соответствует выбранному вами микроконтроллеру. Для этого, обратитесь к Data Sheets и Programming Specifications на соответствующий микроконтроллер (обычно всё совпадает).

Расположение выводов ICSP у PIC-контроллеров.

Пояснение: Вывод PGM рекомендуется «притягивать» к общему проводу (GND), через резистор, номиналом 1К.
Для справки: микроконтроллеры с 14-контактным корпусом вставляется частью ножек в соответствующую 8-контактную панель.

Рисунок печатной платы (облегченный вариант).

Рисунок печатной платы (облегченный вариант).

Полный вариант:

Рисунок печатной платы (полная версия).

Далее мы приводим монтажную схему (хотя по рисунку печатной платы и так всё понятно)

Далее мы приводим монтажную схему (хотя по рисунку печатной платы и так всё понятно)

Фото готовой платы:

Самодельный программатор PIC микроконтроллеров рабочий вариант

Пошаговая инструкция или «Как прошить PIC-контроллер»

1. Соберите программатор Extra-PIC, отмойте растворителем или спиртом с зубной щеткой, просушите феном.
Осмотрите на просвет на предмет волосковых замыканий и непропаев.
Подготовьте блок питания на напряжение не менее 15В и не более 18 вольт.
РАСПАЯЙТЕ УДЛЕНИТЕЛЬНЫЙ ШНУР
мама-папа для COM-порта (не путать с нуль-модемными и кабелями для модемов; прозвоните шнур — первая вилка, должен идти к первому гнезду и т.д.; нумерация вилок и гнезд  нарисована на самом разъеме 1-1, 2-2, 3-3 и т. д до 9-9.). Обязательно сделайте все самостоятельно. У меня была проблема именно с кабелем, а я грешил на программатор =)
2. Скачайте программу IC-PROG с нашего сайта или с сайта разработчиков.
3. Распакуйте программу в отдельный каталог. В образовавшемся каталоге должны находиться три файла:
icprog.exe – файл оболочки программатора;
icprog.sys – драйвер, необходимый для работы под Windows NT, 2000, XP. Этот файл всегда должен находиться в каталоге программы;
icprog.chm – файл помощи (Help file).
4. Настройте программу.

Для Windows95, 98, ME

Для Windows NT, 2000, XP

(Только для Windows XP):

Правой кнопкой щёлкните на файле icprog.exe.

«Свойства» >> вкладка «Совместимость» >>

Установите «галочку» на

«Запустить программу в режиме совместимости с:» >>

выберите «Windows 2000».

Запустите файл icprog.exe.

Выберите «Settings» >> «Options» >> вкладку «Language» >> установите язык «Russian» и нажмите «Ok».

Согласитесь с утверждением «You need to restart IC-Prog now» (нажмите «Ok»).

Оболочка программатора перезапустится.

«Настройки» >> «Программатор».

Настройки программатора EXTRA-PIC

Проверьте установки, выберите используемый вами COM-порт, нажмите «Ok».

Далее, «Настройки» >> «Опции» >> выберите вкладку «Общие» >> установите «галочку» на пункте

«Вкл. NT/2000/XP драйвер» >> Нажмите «Ok» >>

если драйвер до этого не был установлен в системе, в появившемся окне «Confirm» нажмите «Ok». Драйвер установится, и оболочка программатора перезапустится.

Примечание:

Для очень «быстрых» компьютеров возможно потребуется увеличить параметр «Задержка Ввода/Вывода». Увеличение этого параметра увеличивает надёжность программирования, однако, увеличивается и время, затрачиваемое на программирование микросхемы.

«Настройки» >> «Опции» >> выберите вкладку «I2C» >> установите «галочки» на пунктах:

«Включить MCLR как VCC» и «Включить запись блоками». Нажмите «Ok».

Программа готова к работе.

5. Установите микросхему в панель программатора, соблюдая положение ключа.
6. Подключите шнур удлинителя, включите питание.
7. Запустите программу IC-Prog.
8. В выпадающем списке выберите контроллер PIC16F876A.

9. Если у вас нет файла с прошивкой – подготовьте его:
– откройте стандартную программу «Блокнот»;
– вставьте в документ текст прошивки (со странички УМ-АЦП1);
– сохраните под любым именем, например, prohivka.txt (расширение .txt или .hex).
10. Далее в IC-PROG Файл >> Открыть файл (! не путать с Открыть файл данных) >> найти наш файл с прошивкой (если у нас файл с расширением .txt , то в типе файлов выберите Any File .). Окошко «Программного кода» должно заполнится информацией.
11 Нажимаем кнопку «Программировать микросхему»  – (загорается красный светодиод).
12. Ожидаем завершения программирования (около 30 сек.).
13. Для контроля нажимаем «Сравнить микросхему с буфером» – .

Вот и всё. Я тоже думал, что это что-то невероятное. Попробуйте – и у вас получится.

Видео работы программатора:


Файлы:
Печатные платы (облегченная и полная версии)
IC-Prog и альтернативная программа WinPic800
DOC Rev.1.03.00 (первоисточник)
Методика тестирования программатора EXTRAPIC
Внутрисхемное программирование PIC-контроллеров (ICSP)
Плата программатора для ICSP на базе Extra-PIC (без комметариев)
