Введение

Цель работы

И пружинного манометров

Измерение давления с помощью поршневого

Контрольные вопросы

Отчет о работе

Отчет должен содержать: краткое описание установки, конструкции термометра и схемы измерения температуры; протокол наблюдений; результаты обработки и оценку погрешности измерений в опыте.

1. Как рассчитать случайную погрешность измерения термоЭДС?

2. Как рассчитать случайную погрешность измерения сопротивления терморезистора?

3. Какие блоки входят в измерительную схему терморезистора?

ЛИТЕРАТУРА

1. Преображенский В.П. Теплотехнические измерения и приборы. 3-е издание, перераб. М.: Энергия, 1978, 704 с.

2. Махров В.В., Буринский В.В. Методы исследования теплофизических свойств веществ. М.: Московский энергетический институт, 1987.

3. Орлова М.П. Низкотемпературная термометрия. Изд-во стандартов. М.: 1988, 280 с.

4. Тепло- и массообмен. Теплотехнический эксперимент. Справочник/ Е.В. Аметистов, В.А. Григорьев, Б. Т. Емцев и др.; Под общ. ред. В.А Григорьева и В.М. Зорина. М. : Энергоиздат.1982. С. 433-465.

Методическое пособие № 3

Работа предназначена для изучения методов измерения давления с помощью поршневого и пружинного манометров. Студенты знакомятся с конструкцией манометров, выполняют проверку пружинного манометра, обрабатывают полученные данные и делают заключение о метрологических характеристиках пружинного манометра.

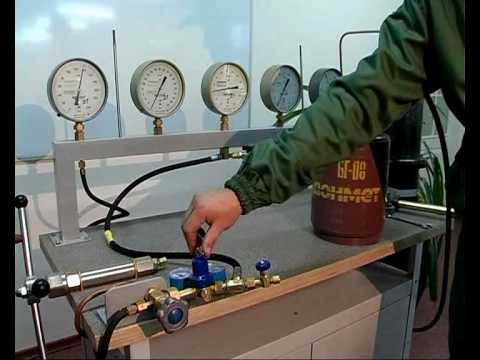

При постановке физических экспериментов и в технологических задачах проблема определения давления является актуальной. В работе изучаются два метода измерения давления в жидкой и газовой средах. Рассматриваются датчики давления: поршневой и трубчатый манометры. Датчики установлены на стенде и заполнены маслом. Давление масла можно менять в широких пределах и измерять обоими датчиками. Одновременное измерение давления двумя манометрами позволяет проводить поверку пружинного манометра. Результатом поверки являются определение погрешности поверяемого манометра и установление степени соответствия его показаний паспортным данным.

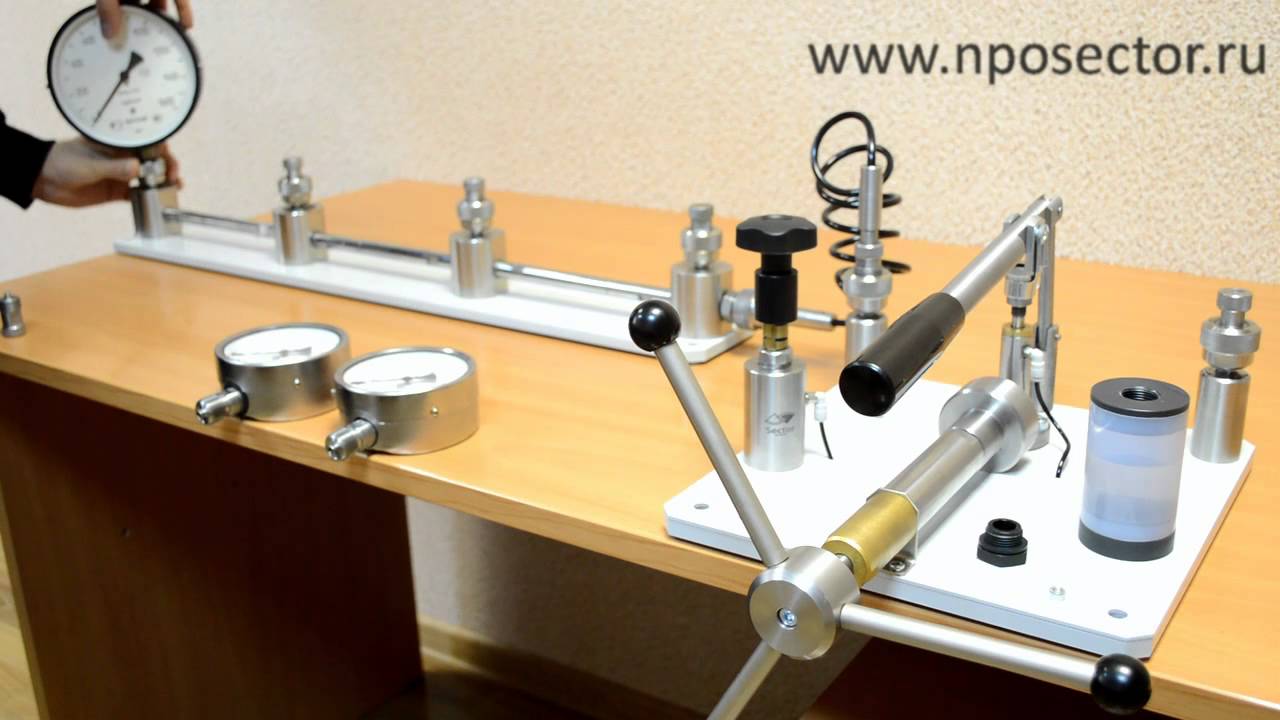

На рис. 3.1. показана схема стенда, на котором размещены манометры. Их соединяет система коммуникаций. Коммуникации и манометры заполнены маслом. Это масло является веществом, давление Р которого измеряется в эксперименте.

Насос и гидравлический пресс предназначены для создания условий, при которых масло имеет заданное значение давления. В процессе поверки в качестве образцового используется поршневой манометр 8 (тип МП-600). В качестве поверяемого - пружинный манометр (тип 1226).


Рис. 3.1. Схема установки. 1 - масляная емкость насоса; 2 - шариковый клапан; 3 - ручной насос; 4 - запорный вентиль от насоса; 5 - запорный вентиль к манометру; 6 - пружинный манометр; 7 - запорный вентиль к измерительной колонке; 8 - измерительная колонка; 9 - грузы; 10 - цилиндр пресса; 11 - винт пресса; 12 -маховик пресса; 13 - вентиль, соединяющий поршневой манометр с атмосферой; 14 -вентиль, отключающий поршневой манометр от установки.

Ручной насос 3 служит для заполнения системы трубопроводов поршневого манометра маслом из емкости 1 и для создания предварительного давления масла в коммуникациях.

Вентили и шариковый клапан 2 предназначены для разъединения и соединения масляных коммуникаций. Вентиль 4 отключает насос от остальной части стенда. Вентиль 13 служит для снижения давления в манометре и сброса масла в бак 1 . Вентиль 5 отключает трубчатый манометр 6 от поршневого манометра. Необходимое давление в опыте создается винтовым гидравлическим прессом, содержащим узлы 10, 11 и 12.

Манометр МП-600 класса точности 0,05 предназначен для измерения избыточного давления, проверки и градуировки пружинных, образцовых и других манометров, имеющих допустимую погрешность 0,1% и более. Верхний предел измерения - 600 кгс/см2 , нижний предел измерения - 10 кгс/см2. Допустимая погрешность измерения манометра МП-600 составляет 0,05% от действительного значения измеряемого давления. Значение рабочей площади поршня составляет F0 = 0,05 см2. Конструкция поршневого манометра изображена на рис. 3.1. Поршень расположен внутри измерительной колонки 8. Снизу поршень находится в контакте с маслом, сверху на поршне располагаются грузоприемное устройство и грузы -цилиндрическиедиски 9 известной массы.


Метод измерения давления с помощью поршневого манометра состоит в том, что оператор соединяет манометр и исследуемое вещество, изменяет массу грузов и добивается равновесного положения поршня, при этом величина давления считывается с грузов –дисков или вычисляется по расчетному уравнению (3.1) и массе грузов 9.

В процессе измерения давления поршень должен находиться во вращательном движении для снижения силы трения. Для достижения равновесия наряду с грузами – дисками, на которых выбито значение соответствующего давления в кгс/см2, могут использоваться грузы в виде гирь.

Связь между массой грузов, рабочей площадью поршня F и измеряемым избыточным давлением Ризм выражается соотношением:

Pизм = (Pгр + )(), (3.1)

где Pизм - измеряемое давление масла; Pгр - давление, которое создается грузами-дисками, установленными на измерительной колонке, кгс/см2; mГ-масса разновесов, кг; F - рабочая площадь поршня, см2; r - плотность воздуха при комнатных условиях; rгр - плотность материала грузов, gм - местное ускорение свободного падения.

Множитель () учитывает влияние Архимедовой силы на грузы, расположенные на грузоприемном устройстве.

Масса грузов mг задана для следующего условия: ускорение в географическом месте измерения равно нормальному ускорению свободного падения, go = 9,80665 м/с2. В связи с этим для местного ускорения свободного падения gм для данной географической широты следует вводить поправку в результаты измерения в виде

DPg = Pизм((gм/ g0) – 1), (3.2)

где gм =9,8156 м/с2 - ускорение для широты Москвы.

При отклонении температуры окружающего воздуха от 20 оC должно учитываться термическое расширение поршня и цилиндра в виде зависимости

F =F0(1 + 2a (T- 273.15)), (3.3)

где F0 – площадь поршня при температуре 20 0C, T - температура окружающего воздуха, K; a=11,5×1-6, 1/K - коэффициент линейного расширения материала поршня и цилиндра. Соответствующая поправка к давлению вычисляется по формуле

DPT = Pизм 2a (T- 273.15).

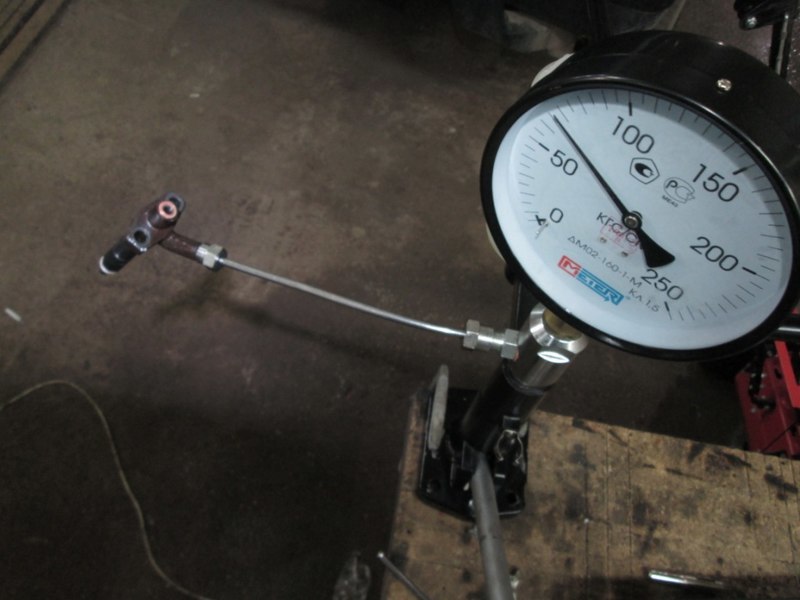

Пружинный манометр 6 (см. рис. 3.1) предназначен для измерения давления в диапазоне от 0 до 250 кг/см2, имеет равномерную шкалу 0...400 делений и допустимую погрешность 0.15 %, которая вычисляется от верхнего предела шкалы.

Метод измерения давления с помощью трубчатого манометра [1] состоит в том, что оператор соединяет манометр с исследуемым веществом, регистрирует положение n, дел,. стрелки манометра в делениях шкалы. Измеренное давление P, кгс/см2, рассчитывают, используя цену деления C, (кгс/см2)/дел, шкалы манометра.
